Genellikle merkezi sızdırmazlıkla donatılmış çift etkili pistonlarda, mesnetlerde ve uçlardaki gaydlarda, özellikle de eplit gayd ve mesnetlerde pakinglerin monoblok pistonlarda, montajına imkan sağlayan tiplerde kullanılır.
Bazı kullanım alanlarında;
nedenlerinden dolayı bu tip keçelerin kullanımı sınırlıdır.
Teknik Mümessillik Ltd. Şti. yeni malzemeler, değişik uygulamalar için değişik desingler imal ederek bu tip problemleri çözmüş ve bu tip pakinglerin zor uygulamalar için kullanımı sağlanmıştır.
Tüp H8 ve ilerdeki sayfalarda gösterilen ölçü tablolarındaki toleranslara göre yapılmışsa, DAS tipi pakingler mükemmel sızdırmazlık sağlarlar. Takılma esnasında azami dikkat gösterilmelidir.
Sızdırmazlık elamanı her ne kadar sentetik kauçuktan yapılmışsa da aşınma direnci birçok kauçuktan çok daha iyi olup "Sealthane" ve "Sealon" dan daha düşüktür. Keçenin uzun dayanıklılığı için öngörülen değerleri Şekil 3'te gösterilmiştir.
Montaj sırası şöyledir: Sızdırmazlık elemanı, Mesnetler, Gaydlar.
İki parçadan yapılan pistonlarda paking elemanları;
"Gayd, mesnet, sızdırmazlık elemanı, mesnet ve gayd" sırasıyla monte edilir.
Bütün elemanlar silindir yağlama yağıyla yağlanmalıdır. Hidrolik yağı almadan piston hareket ettirilirse konvanda yağlanmalıdır. Bu kuru hareket riskini de ortadan kaldırır ve aynı zamanda kullanımdan önce silindir yüzeyini de korur.
Statik ve dinamik dudakların farklı fonksiyonları yük dağılımı ve içten temas bölgelerinde önemli farklılıklar ister. Geniş içten temas yüzeyi sızdırmazlığı fazla pürüzlü yüzeylerde garanti eder, kauçuk elemanın aşırı deformasyonunu önler. Dışta sürtünme sınırlı olmalıdır. Dudaklara binen yoğun yük, hareketle meydana gelen hidrodinamik basınç neticesi oluşan sıvı film tabakasının incelmesine neden olur.
Elde mevcut takımlara ve imalat adetlerine göre pistonlar ya monoblok veya simetrik iki parça olarak imal edilirler. İki simetrikbloğu bağlantı yerine, keçe halkası içten bir oyuk oluşturur.
| UYGULAMA SINIRLARI |

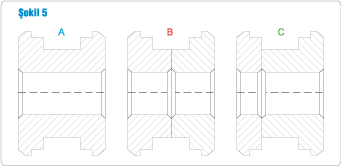

A- Monoblok Pistonlar.
B- İki simetrik parçadan yapılan pistonlar, iki pistonun birleştiği yerde keçe yuvası açılmış.
C- İki assimetrik parçadan oluşan piston birleşme yerinde keçe yuvası açılmış.
A- İçten ve dıştan tazyikli yağ kanalları ve gaydlar.
B- Dışta üç dudak ve içte geniş temas yüzeyi ile NİTRİL Kauçuk eleman.
C- Mesnet ve sızdırmazlık düzleminde stabilazerli grade 0062 sealon desteği.
A- Destek halkasıyla temasta olan "L" Keçesi B
B- Gömülmeden; keçe elemanın profili normal tipe benzer.
Görsel açıklaması bulunmuyor.
Statik ve dinamik sızdırmazlık dudakların yüzeylerine etki eden yük farkı ve temas yüzeyleri arasındaki önemli farklılıklar. Pakinglerin değiştirilmesi açısından ve kapalı pistonların montajında iki blok avantajlıdır.
