Geniş uygulama sahaları, değişik çalışma şartları, çok değişik keçe çeşitlerinin geliştirilmesine neden olmuştur. Mükemmel sıvı kontrolü yanında kullananların en sık görülen ihtiyacı rotlar ve pistonlar için sızdırmazlık keçeleridir.
Teknik Mümessillik Ltd. Şti. Poliüretan malzemeler ithal ederek, özel kesitlerle çeşitli uygulamalara bu türtalepler için çözümler getirmiştir. Yüksek elastite modülü ve düşük kalıcı deformasyon Özelliği sızma direnci ve sızdırmazlığı garanti eder. Bütün Poliüretanların fevkalade aşınma direnci uzun servis ömrü, aşırı esneklik hatta birçok kapalı piston yivlerine küçük radyal kesitlere paking takılması gibi bir çok durumlarda dahi yüksek performans sağlar.
TS, RS, RSS Pakingler ve özel versiyonları için "Grade 9450 Sealthane" kullanılır.
RSS tiplerin dışındaki bu bölümde gösterilen bütün pakingler Assimetrik kesitli veya TS tiplerin montajındaki gibidir. Kesitin Assimetrikliği statik keçenin sürtünme proplemine sebep olmayan dudağının gözlenmesi sonucudur. Ve maksimum sızdırmazlığı garantileyen metal duvarına sıkıca yapışma özelliğidir. Aşağıdaki şekiller, simetrik dudaklı klasik pakinglerle, değişik fonksiyonlariçin geliştirilen Statik ve Dinamik dudaklı
Piston mili pakinglerinin TS, RS, RSS tipleri ile özel versiyonlarının montajı özel bir güçlük çıkarmaz. Bunun da nedeni malzemenin esnekliği ve yırtılma mukavemetidir. Dolasıyla montaj esnasında dudakların yırtılma veya hasar görme riski elimine edilmiştir. Seri uygulamalar için Şekil 9’da görülen aparat ile montaj süresini kısaltabilirsiniz. Özellikle küçük çaplı pakinglerin montajını kolaylaştırmak için pakinglerin 40/50O C’a ısıtılabilir. Şart olmamakla beraber yuva ve paking aynı silindir yağı ile yağlanabilir.
Birçok durumda TS pakingler ve diğer dudaklı pakinglerle ikame edilebilir. ( Yerine kullanılabilir). İç ve dış çaplar aynı ise pakingler mevcut yuvaya bu katologda belirtilenden 1 mm uzun olsalar bile takılabilirler.
Çok Dudaklı pakinglerin değiştirmek için genellikle yuvanın yüksekliğini küçültmek için yuvaya bronz veya sentetik malzemeden bir burç ilave edilir. Bu burç kılavuz görevi ile anti enjeksiyon görevi de yaparak silindirin perfonmansını yükseltir.
| UYGULAMA SINIRLARI |

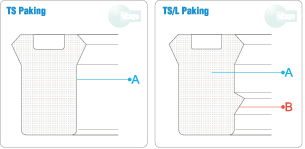

TS/L tipindeki gibi iki dudaklı sürtünmeyi azaltıp düşük sıcaklıklarda büzülmeyi önler. Çok çeşitli ölçülerde küçük radyal kesitlerde, kuvvetli aksiyal Zaffla Teleskopik silindirlerde kullanılır.

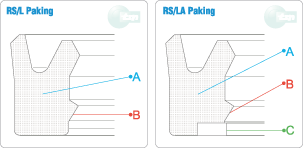

Normal versiyonlara göre anti enjeksiyon çember takviyeli, normal tiplere göre belirlenen limitlerin üstünde basınçlara mukavimdir.
İç ve dış çaplara düzgün olarak yayılan simetrik dudaklar piston ve piston millerinde yaygın kullanım sağlar. Statik ve dinamik keçelerde yük eşit olup düşük hız ve sınırlı sayıda salınım yapan silindirlerde kullanımı sağlar.
Pistonlarda sızdırmazlık sağlamak için tasarlanmıştır. ( A ) dinamik sızdeırmazlık sağlar. ( B ) statik sızdırmazlık temin eder. Basınca daha hassastır. Pakingin takıldığı yuvanın dibine tam yapışması için tasarlanmıştır.

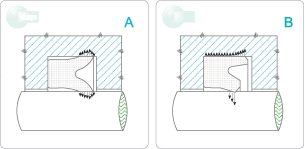

A- U- tipi pakingterde montaj deformasyonu neticesi meydana geten yük dağıtımını göstermektedir.
Şekil B- Pakingin temas yüzeyi ite yük dağıtımı farkını göstermektedir.

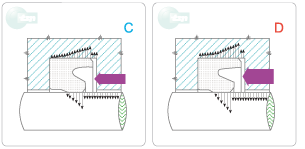

C&D- Dudakların sızdırmazlıkyüzeyine Şekil C’de ortalama basınç yükü ve Sekil D'de yüksek basınç yükü. Statik sızdırmaztık dudağının yuvanın dışyüzeyine uyguladığı yüksek basınç mükemmel bir yapışma sağlar. Dinamik bölgedeki temas yüzeyi de basınçla büyür ama statikalandan daha küçüktür.
Dış çapı yuvanın nominal ölçüsünden daha büyüktür. Pakingin dış duvara statik sızdırmazlık yüzeyine iyice yapışırken Rod’la temas yüzeyi azalıp yükün yoğunlaşmasını sağlar.
Çift dudaklı dinamik keçe versiyonu temas yüzeyini azaltmak için ana dudakla ikinci B dudağı arasına sıvı halkası geçirilmiştir. Düşük ısılarda keçenin büüzlmesini ikinci dudak, tüm paking’in dış duvarla temasını sağlar.
İçten anti enjeksiyon “C” halka takviyeli olup TS/L tipine benzer. Bu önlem geniş boşluk ve yüksek basınç hallerinde aranır. “Sealthane” yüksek enjeksiyon direncine sahipse de bazı hallerde halkası lüzumludur.

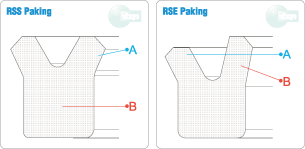

Asimetrik dudaklı pakingler dudakların farklılığını statik ve dinamik kenarlarda gösterir.

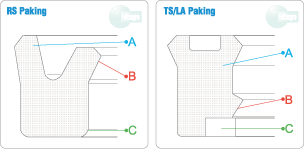

A- Basınca hassas daha esnek dudak.
B- Dinamik yüzeye yoğunlaşan kısa ve daha sağlam dinamik dudak enjeksiyon.
C- Bütün piston mili pakinglerde mevcut olan enjeksiyon bölgesindeki yuva.
